Просечно-вытяжной лист (ПВЛ) в Ростове на Дону: цены и технические характеристики

Просечно-вытяжной лист (лист ПВЛ, стальная просечка) — облегченный конструкционный металлопрокат с ячеистой ромбовидной структурой, изготавливаемый методом одновременного просекания сквозных прорезей в цельном стальном листе и его последующей равномерной вытяжки на специальных прессах.

Благодаря особой технологии производства лист ПВЛ сохраняет высокую жесткость и прочность цельного проката, но становится легче сплошного листа аналогичной толщины на 70–80%. Поставляемая продукция строго соответствует нормам ГОСТ 8706-78 и ТУ 36.26.11-5-89, изготавливается из углеродистой стали марки Ст3сп/пс, а также поставляется в оцинкованном исполнении для эксплуатации в агрессивных средах и на открытом воздухе.

Каталог листов ПВЛ по типоразмерам

Маркировка просечно-вытяжного листа содержит базовые технические параметры: первая цифра обозначает толщину исходного стального листа-заготовки (в миллиметрах), а две последующие — величину шага подачи ножа пресса при просечке (в десятых долях миллиметра).

ПВЛ 406, 408, 410 (Легкая серия)

• Параметры: Толщина исходной заготовки — 4 мм, шаг подачи ножа — 6 мм, 8 мм или 10 мм.

• Особенности: Минимальная масса одного квадратного метра, высокая свето- и воздухопроницаемость при достаточной жесткости на прогиб.

• Применение: Изготовление вентиляционных решеток, защитных кожухов технологического оборудования, ограждений балконов, вольеров, радиаторных экранов, армирование штукатурного слоя на сложных фасадах.

ПВЛ 506, 508, 510 (Средняя серия)

• Параметры: Толщина исходного листа — 5 мм, шаг подачи — 6 мм, 8 мм или 10 мм.

• Особенности: Оптимальный баланс между собственным весом и несущей способностью под воздействием статических и пешеходных нагрузок. Лист марки ПВЛ 506 — лидер спроса в промышленном строительстве.

• Применение: Ступени маршевых лестниц, переходные мостики, технологические площадки обслуживания на промышленных предприятиях, полы в производственных цехах и складских комплексах.

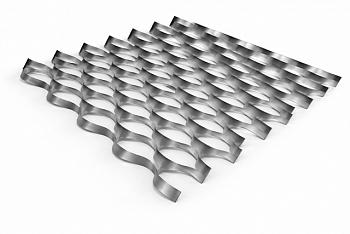

ПВЛ 606, 608, 610 (Тяжелая серия)

• Параметры: Толщина исходной заготовки — 6 мм, шаг подачи — 6 мм, 8 мм или 10 мм.

• Особенности: Максимальная прочность на разрыв и устойчивость к высоким локальным точечным нагрузкам.

• Применение: Перекрытия тяжелонагруженных эстакад, смотровые площадки нефтегазовых вышек, настилы на буровых установках, решетки для очистки колес тяжелой грузовой техники и карьерного транспорта.

Прайс-лист на лист просечной (Цена за м² и тонну)

Итоговая стоимость рассчитывается на основе типоразмера ПВЛ, марки стали (Ст3 / оцинкованная сталь), габаритных размеров листа и объема заказа. Актуальные цены уточняйте по телефону.

Технические характеристики по ГОСТ 8706-78

Государственный стандарт устанавливает строгие требования к геометрии ячеек, прямолинейности кромок и механической прочности просечно-вытяжных листов. Стандартная ширина готового листа составляет 500, 600, 710, 800, 900, 1000, 1100, 1200 и 1250 мм, длина — от 1400 до 3500 мм.

Таблица веса 1 м² и габаритных размеров ПВЛ

Справочные параметры геометрических характеристик ячейки (габариты ячейки: длина вытяжки около 90–125 мм, ширина ячейки около 30–45 мм):

Несущая способность и предельные нагрузки

Благодаря пространственному расположению ребер ячеек лист ПВЛ приобретает высокую продольную жесткость. В зависимости от шага опор несущих балок (от 500 до 1000 мм) просечной лист марок 506–610 способен выдерживать сосредоточенную нагрузку от 250 до 500 кгс и распределенную нагрузку свыше 1000 кгс/м² с допустимым упругим прогибом не более 1/200 длины пролета.

Преимущества использования просечно-вытяжных листов

• Снижение металлоемкости конструкций: Использование ПВЛ вместо сплошного горячекатаного листа уменьшает общий вес настилов и лестниц до 80%, что снижает нагрузки на несущий каркас здания и фундамент.

• Самоочищение от снега, грязи и наледи: Наклонные грани ячеек не позволяют задерживаться воде, снежным массам, уличной грязи и маслу. Снег проваливается сквозь отверстия, исключая образование скользкой наледи на открытых площадках в зимний период.

• Антискользящий эффект: Острые ребра вытянутых перемычек обеспечивают надежное сцепление с подошвой рабочей обуви даже при уклоне лестничного марша.

• Высокая свето- и воздухопроницаемость: Сквозные отверстия обеспечивают естественную вентиляцию и освещение нижних ярусов многоэтажных технологических этажерок.

• Простота монтажа: Листы легко поддаются раскрою, стыковке и сварке с опорными балками из фасонного проката.

Сферы применения ПВЛ

• Промышленное и гражданское строительство: Настилы переходных мостиков, площадок обслуживания технологического оборудования на заводах, эвакуационные и пожарные лестницы.

• Транспортная инфраструктура: Ступени и платформы железнодорожных мостов, перронов, эстакад и переходов через пути.

• Безопасность и ограждения: Прочные заборы вокруг режимных объектов, трансформаторных подстанций, защитные решетки на окна первых этажей, ограждения опасных зон в производственных цехах.

• Горнодобывающая промышленность: Сита, грохоты и просеиватели для разделения сыпучих материалов, гравия, щебня и руды по фракциям.

• Сельское хозяйство: Полы на животноводческих комплексах, птичниках и в зернохранилищах.

Комплектация и услуги металлообработки

Вместе с просечно-вытяжным листом поставляется сопутствующий прокат для сборки рамных оснований и ступеней:

• Уголок стальной горячекатаный (для сварки обрамления и каркаса ступеней);

• Полоса стальная (для торцевой окантовки ячеек листа);

• Труба профильная и Швеллер (несущие косоуры и стойки лестничных маршей);

• Сетка сварная и Лист рифленый (чечевица/ромб — как альтернатива для сплошных нескользящих полов);

• Другие позиции категории Листовой прокат.

Предоставляются услуги резки листов ПВЛ в проектный размер и оперативная доставка автомобильным транспортом. График отгрузки и стоимость доставки уточняйте по телефону.

Часто задаваемые вопросы (FAQ)

Как расшифровывается маркировка листа ПВЛ 506?
Первая цифра (5) указывает на то, что заготовкой служил стальной лист толщиной 5 мм. Две последующие цифры (06) обозначают величину шага подачи ножа пресса — 6 мм.

В чем разница между листом ПВЛ и рифленым листом?
Рифленый лист — это сплошной цельный металл с выпуклым рисунком (ромб или чечевица), он герметичен и имеет большой вес. Лист ПВЛ — сквозной ячеистый материал: он на 80% легче рифленого листа, пропускает сквозь себя грязь, снег и воду, обеспечивая более высокий уровень защиты от скольжения на открытом воздухе.

Для чего нужен оцинкованный лист ПВЛ?
Оцинкованное покрытие наносится методом горячего цинкования для защиты металла от ржавчины. Такой лист применяется на открытых морских платформах, мостах, химических предприятиях и автомойках, где обычная сталь быстро корродирует от контакта с влагой и солями.

Можно ли гнуть просечно-вытяжной лист?
Гибка листов ПВЛ возможна, однако радиус гиба должен учитывать направление вытяжки ячеек. Для изготовления ступеней с загнутым передним краем рекомендуется предварительно согласовать технические требования с технологами предприятия. Точные условия уточняйте у специалистов отдела продаж по телефону.
